一、背景概述

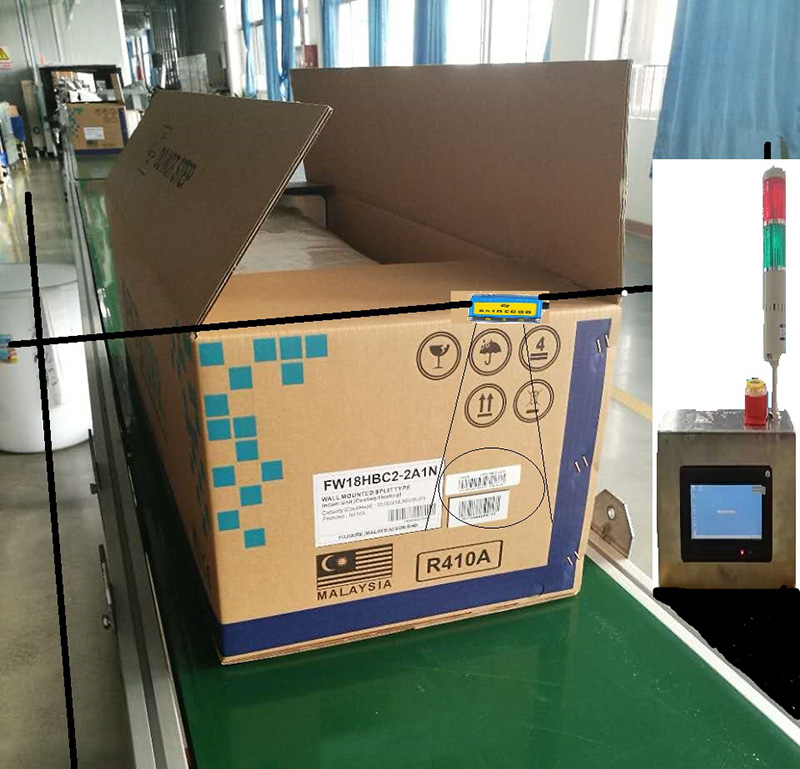

1、實物圖片

2、背景及需求描述

勻速運動情況下成功讀取包裝箱表面一維碼（CODE128#1），讀取成功率達到99.9%

二、技術要求

1、一維碼位置：包裝箱表面

2、讀取視野：80mm×110mm

3、工作距離≥125mm

4、讀取時間≤0.1s

5、讀取成功率99.9%

6、通信方式：RS-232 & Ethernet、NG圖面可以儲存、可實時檢測碼的質量、讀碼數據上傳SIM系統

7、有讀取失敗報警功能，可以重新Repeat，整體時間在4s以內；軟件自帶Repeat，人員Repeat可兼容

三、配置清單

1、主機：PAT 500S

2、已讀條碼計數器

3、包裝箱條碼防呆按鈕盒

4、條碼出錯警示燈報警器

5、主機整體控制箱

主機

主要特性:

? 高性價比

? 緊湊型 1D和2D讀碼器

? 120萬像素CMOS成像器（WVGA）

? 可以讀取0.076(3mils)的條碼

? ID-Net高速內部總線

? 讀碼速度可達45次/秒

? 可以輕松讀取DPM碼(鐳刻碼)

? 可讀取0.3m/s條碼

? 工業保護等級：ESD-safe、YAG和IP65

四、系統參數

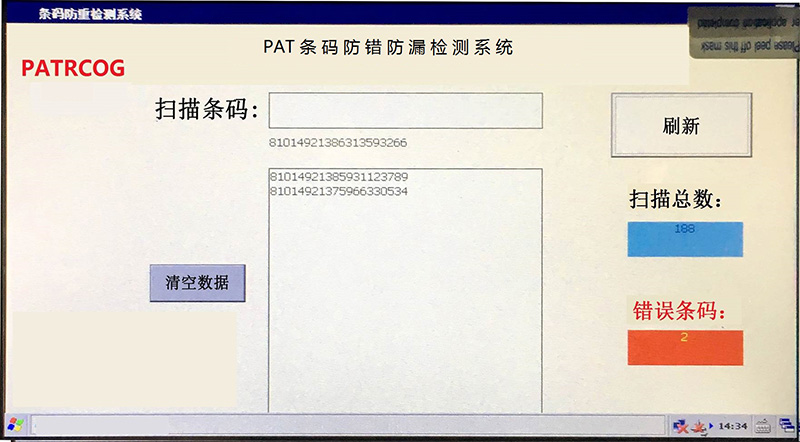

1、測試界面效果視圖

2、主要功能

主要功能:

☆ 重復報警:當檢測到條碼重復出現時，系統顯示no read,報警燈的紅燈會亮，并且發出報警聲，提示產線作業員。

☆ 漏掃報警:此功能主要在自動化流水線，采用條碼掃描頭進行條碼掃描采集時，如果有產品經過，但沒有掃描到產品的條碼。系統將顯示no read紅燈亮，并且發出報警聲，可以支持報警后停線動作。

☆ 錯誤報警:當檢測到掃描條碼的不是當前同類產品時，系統顯示no read紅燈亮，并且發出報警提示.

3、產品特點

☆ 安裝容易:體積小巧，設備外形如一張A4紙大。放在生產線上一點都不占地方，安裝非常簡單，操作非常便捷。

☆ 操作簡單:界面簡潔：如掃描總數 、重復數量、 清空數據 、掃描條碼（參照標準條碼）顯示判斷檢測結果，產品檢查設定簡單，還可以走客戶ERP系統調用數據。

掃碼設置：

五、安裝效果整體視圖

六、結論與建議

結論：包裝運動下成功讀取包裝箱表面一維碼（CODE128 #1）。

建議：

自動化產線條形碼最好在統一位置；

條碼在包裝箱側面的話，包裝箱的位置越固定越有利于自動化產線運行。
