一、需求分析

1、讀取視野內所有條碼，最大視野450mm*300mm，以此為標準做驗證， 將托盤上每個產品條碼上傳到客戶系統

2、可設置讀碼數量，條碼規格，不符合要求需要報警，上傳是否成功需可視化

3、人工送料后，感應自動讀碼,可調節工作距離及視野,數據保存及查詢功能

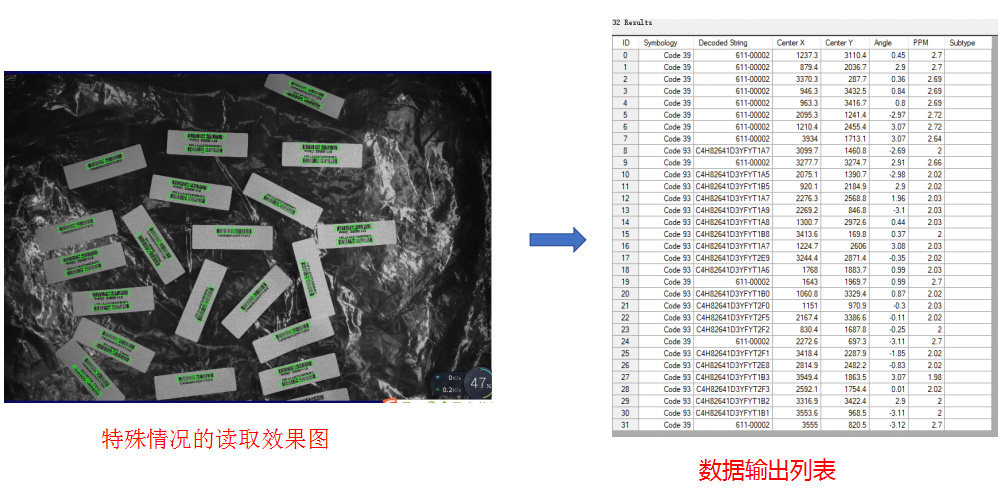

模擬視野呈像：

視野范圍：單個相機60*100mm，需要達到最大視野，需要3個工業相機，工作距離：758mm

二、實現原理

由于條碼太小，條碼顏色與板背色區別不大并且要求視野范圍較大，需采取移動相機多次讀取一盤產品。實現：一套用三個讀碼器并排，觸發讀取時讀取器按照預設導軌一次移動讀碼。

1、流程圖

2、俯視圖

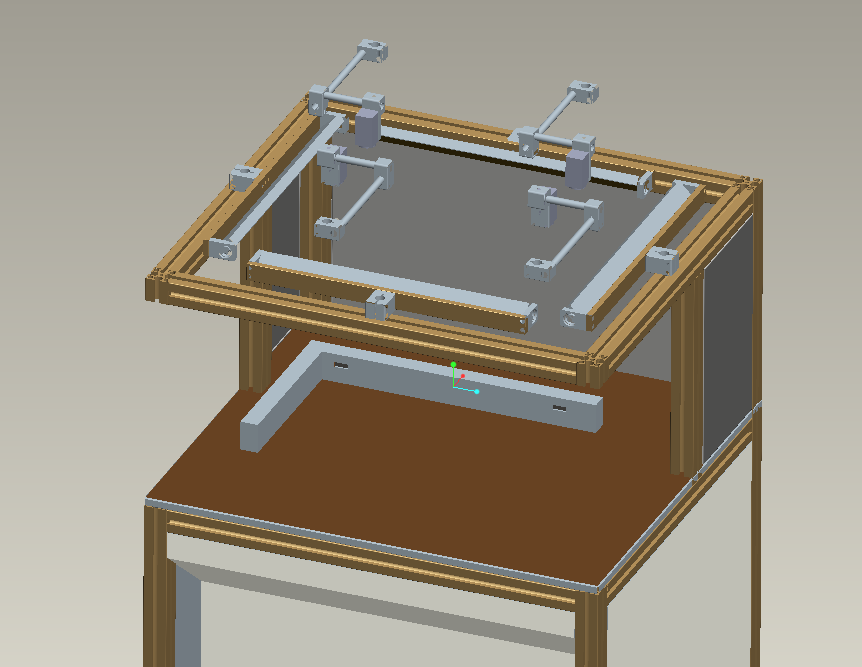

3、 機構設計圖

整機工作原理：

人工將產品放置設備檢測工位

來料感應器自動檢測產品是否到位

產品到位，CCD自動檢測產品并反饋至工控主機識別

讀取條碼并上傳，漏讀報警

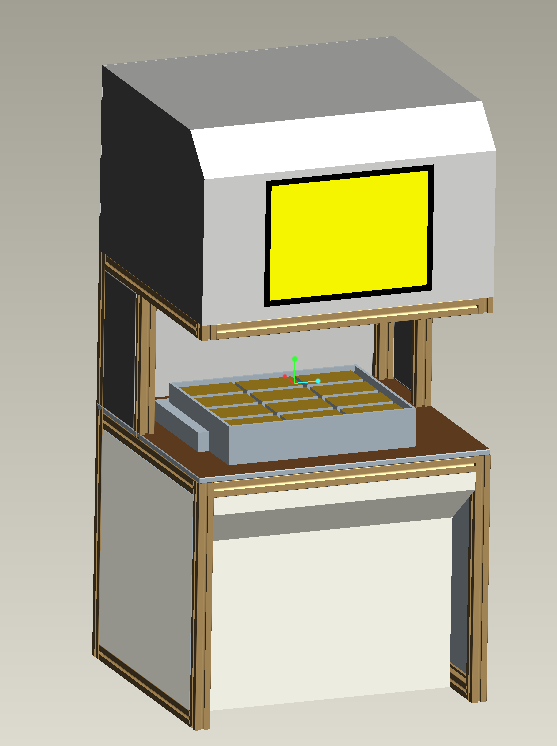

機構設計圖

三、方案配置明細
